Makale Özeti
Soket Kaynaklı FLANŞpetrokimya, enerji üretimi, gemi yapımı ve hidrolik mühendisliği gibi endüstrilerde yaygın olarak kullanılan yüksek basınçlı boru sistemlerinde kritik bir bileşendir. Bu makale çalışma prensibini, yapısal özelliklerini, avantajlarını, kurulum yöntemlerini ve gerçek dünyadaki uygulamalarını açıklamaktadır. Ayrıca mühendislerin ve satın alma uzmanlarının bilinçli kararlar almasına yardımcı olmak için sızıntı riskleri, kaynak karmaşıklığı ve seçim kriterleri gibi yaygın müşteri endişelerini de ele alır.

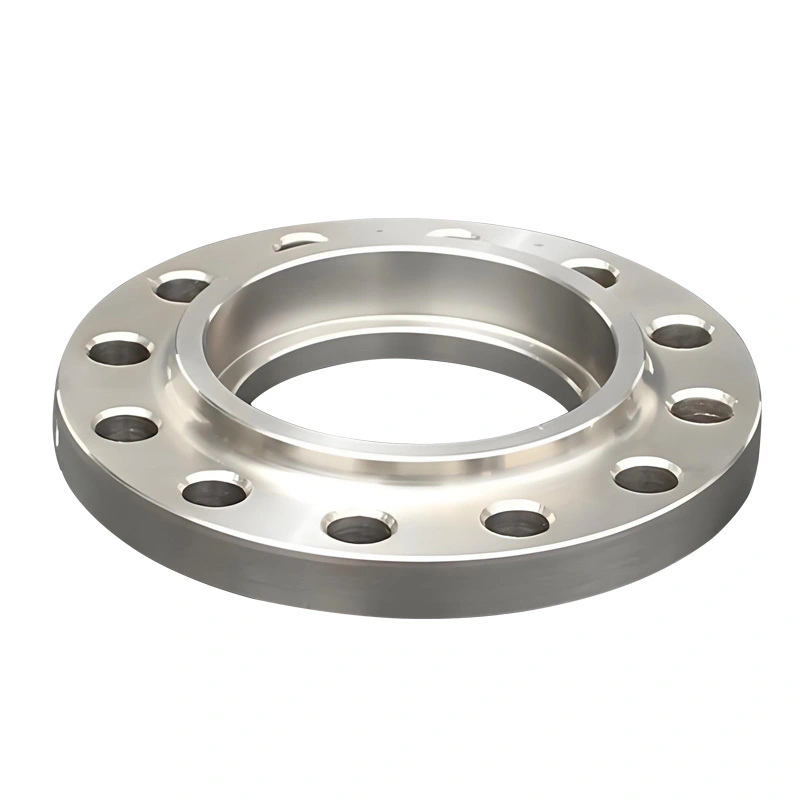

Soket Kaynaklı FLANŞ, küçük çaplı boruları yüksek basınç gereksinimlerine bağlamak için tasarlanmıştır. Geçmeli veya dişli flanşların aksine boru, dış kenarın etrafına kaynak yapılmadan önce girintili bir alana (soket) yerleştirilir. Bu, zorlu çalışma ortamlarına uygun, güçlü, sızdırmaz bir bağlantı oluşturur.
İç akış bütünlüğünün ve yapısal dayanıklılığın kritik olduğu boru hatlarında yaygın olarak kullanılır. Buhar, zehirli gazlar veya aşındırıcı sıvılarla çalışan endüstriler, sağlam sızdırmazlık özelliğinden dolayı sıklıkla bu flanş tipine güvenmektedir.
Soket Kaynaklı FLANŞ'ın çalışma mekanizması köşe kaynağı teknolojisine dayanmaktadır. Boru, durma noktasına ulaşıncaya kadar flanş yuvasına sokulur ve boru ucu ile flanş omzu arasında küçük bir boşluk bırakılır. Bu boşluk, termal genleşme sırasında stres konsantrasyonunun azaltılmasına yardımcı olur.
Konumlandırmanın ardından flanşın dış çevresi etrafına köşe kaynağı uygulanır. Bu, boru ile flanş arasında sürekli bir metalik bağ sağlayarak sızıntıyı önler ve yapısal bütünlüğü artırır.
Soket Kaynaklı FLANŞ'ın tasarımı dayanıklılık ve basınç direncine odaklanır. Temel yapısal elemanları arasında girintili bir soket, kalın flanş gövdesi ve hassas işlenmiş sızdırmazlık yüzeyi bulunur.
| Bileşen | İşlev |
|---|---|
| Soket Boşluğu | Boruyu güvenli bir şekilde tutar ve kaynak öncesi hizalamayı sağlar |
| Fileto Kaynak Alanı | Mekanik dayanıklılık ve sızıntı önleme sağlar |
| Sızdırmazlık Yüzü | Conta sıkıştırma ve sızdırmazlık performansı sağlar |
| Flanş Gövdesi | Basınca ve mekanik yüke dayanıklıdır |
Soket Kaynaklı FLANGE, diğer flanş tiplerine kıyasla çeşitli performans avantajları sunar. Bu avantajlar onu güvenilirliğin önemli olduğu kritik boru hattı sistemleri için uygun kılar.
Soket Kaynaklı FLANŞ, operasyonel güvenlik ve sızdırmazlık güvenilirliğinin kritik olduğu endüstrilerde yaygın olarak kullanılmaktadır.
Bu ortamlarda en küçük sızıntılar bile önemli güvenlik risklerine yol açabilir ve bu da soket kaynak bağlantılarının oldukça tercih edilmesini sağlar.
Soket Kaynaklı FLANŞ sistemlerinin uzun süreli performansını sağlamak için doğru kurulum şarttır. Yanlış kaynak veya yanlış hizalama gerilim yoğunlaşmasına veya sızıntıya neden olabilir.
Önemli not:Borunun aşırı yerleştirilmesi termal genleşme stresine neden olabilirken, yetersiz yerleştirme mekanik mukavemeti azaltır.
| Tip | Kuvvet | Sızıntı Direnci | Kurulum Karmaşıklığı | En İyi Kullanım Durumu |
|---|---|---|---|---|
| Soket Kaynaklı FLANŞ | Yüksek | Çok Yüksek | Orta | Küçük çaplı yüksek basınçlı sistemler |
| Geçmeli Flanş | Orta | Orta | Düşük | Alçak basınçlı boru hatları |
| Dişli Flanş | Orta | Orta | Düşük | Kaynaksız sistemler veya geçici borular |
S1: Soket Kaynaklı FLANŞ için hangi boyutta borular uygundur?
Genellikle yüksek basıncın söz konusu olduğu, genellikle 2 inç'in altındaki küçük çaplı borular için kullanılır.
S2: Soket Kaynaklı FLANGE dişli bağlantılardan daha mı iyi?
Evet, dişli bağlantılara göre daha güçlü sızdırmazlık performansı ve daha yüksek basınç dayanımı sağlar.
S3: Soket Kaynaklı FLANŞ yeniden kullanılabilir mi?
Hayır, kaynak yapıldıktan sonra kalıcı bir bağlantı olarak kabul edilir ve kesilip yeniden kaynak yapılmadan tekrar kullanılamaz.
S4: Bu flanşı en çok hangi endüstriler kullanıyor?
Petrol ve gaz, kimyasal işleme, enerji santralleri ve denizcilik mühendisliği birincil kullanıcılardır.
S5: Kurulum sırasındaki ana risk nedir?
Uygun olmayan kaynak tekniği veya yanlış hizalama, gerilim yoğunlaşmasına ve potansiyel sızıntıya neden olabilir.
Soket Kaynaklı FLANGE, güvenilirliğin ve sızdırmazlık bütünlüğünün kritik olduğu yüksek basınçlı, küçük çaplı boru sistemleri için temel bir çözümdür. Kaynaklı yapısı, alternatif flanş tiplerine göre üstün mukavemet sağlaması nedeniyle zorlu endüstriyel ortamlarda tercih edilir.
Tutarlı kalite, boyutsal doğruluk ve endüstriyel düzeyde performans için mühendisler ve satın alma uzmanları genellikle aşağıdaki gibi köklü üreticilere güvenir:Zhejiang Shuangneng Çelik Sanayi A.Ş., Ltd.Küresel pazarlar için yüksek performanslı flanş çözümleri üretme konusunda uzmanlaşmıştır.
Teknik özellikler, toplu tedarik veya özelleştirilmiş flanş çözümleri arıyorsanız,Zhejiang Shuangneng Çelik Sanayi A.Ş., Ltd.proje gereksinimlerinizi desteklemeye hazırdır.bize UlaşınBugün endüstrinizin ihtiyaçlarına göre tasarlanmış profesyonel yardım ve rekabetçi çözümler almak için.
-
