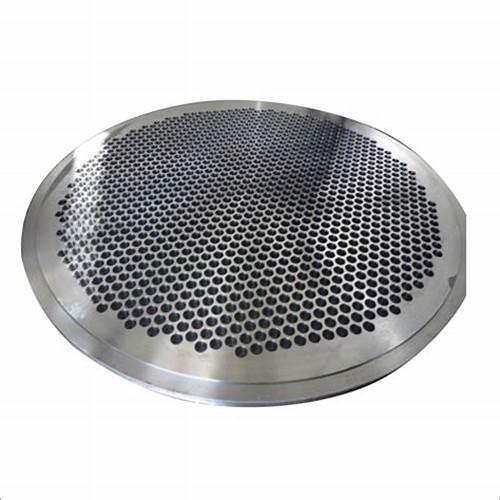

Isı eşanjörleri, kazanlar ve filtrasyon sistemlerinden oluşan karmaşık sistemlerde,tüp levhalarverimliliği, güvenliği ve hizmet ömrünü belirleyen temel bileşenlerdir. Genellikle bu sistemlerin omurgası olarak tanımlanan tüp levhalar, hassas şekilde tasarlanmış, tipik olarak yuvarlak şekilli, tüpleri destekleyen, ayıran ve kapatan hassas şekilde hizalanmış deliklerle delinmiş levhalardır. Çin'in lider üreticisi olarak,SN Vanaileri mühendislik konusunda uzmanlaşmıştır ve en katı endüstri standartlarını karşılayan yüksek kaliteli boru levhaları üretmektedir.
A Tüp Sayfasıbir kabuk içinde yüzlerce hatta binlerce boruyu sabitleyen, bir bölme görevi gören kritik bir yapısal elemandır. Ana işlevleri şunları içerir:
Destek: Borular arasında hassas hizalama ve aralık sağlayarak, çalışma stresleri altında titreşimi ve sarkmayı önler.
İzolasyon: Biri tüplerde, diğeri kabukta akan iki farklı sıvı akışı arasında karışmamalarını sağlayan bir bariyer oluşturur.
Mühür: Borular, boru levha deliklerine mekanik genleştirme veya kaynak yoluyla bağlanarak, yüksek basınç ve sıcaklık farklılıklarına dayanabilecek sıkı bir sızdırmazlık oluşturulur. Korozyona Direnç: Boru levhaları, katı alaşımlı levha satın alma masrafı olmadan üstün koruma sağlayan, korozyona dayanıklı bir alaşımla kaplanabilir, bu da önemli ölçüde maliyet tasarrufu ve gelişmiş performans sağlar.
Boru levhalarının tasarım ve üretim hassasiyeti, tüm ünitenin termal verimliliğini, basınç düşüşünü ve genel güvenilirliğini doğrudan etkiler.
İlaç, yiyecek ve içecek veya kimyasal işleme gibi sıvının çapraz kontaminasyonunun mutlak olarak önlenmesinin çok önemli olduğu uygulamalar için çift tüp levha tasarımı şiddetle tavsiye edilir.
Nasıl Çalışır: Bu tasarımda, tüp demetinin her iki ucunda aralarında küçük bir boşluk bulunan iki ayrı tüp sayfası bulunur.
Dış boru tabakası, kabuk basınç sınırının dışında bulunur.
İç boru tabakası, kabuk içindeki birincil yapısal bileşendir.
Sızıntı Tespiti: İki boru tabakası arasındaki boşluk atmosfere havalandırılır. Kabuk veya boru tarafında bir sızıntı meydana gelirse, doğrudan dışarıya havalandırılarak anında görsel algılama sağlanır ve iki proses akışkanının karışması önlenir.
Güvenlik: Bu tasarım, tehlikeli sıvı karışımı riskini neredeyse ortadan kaldırarak ürün saflığını ve çalışma güvenliğini sağlar.
Şu tarihte:SN Vanave Haihao flanş fabrikası delme departmanımız sayesinde, tüm termal sisteminizin güvenilirliğinin temel bileşenlerinin kalitesine bağlı olduğunun bilincindeyiz. Hassas mühendislik, sıkı kalite güvencesi ve üstün malzeme kullanımına olan bağlılığımız, sunduğumuz her tüp tabakasının en yüksek performans ve kalıcı hizmet için üretilmesini sağlar.
Titiz tasarım için gelişmiş CAD yazılımından ve kusursuz uygulama için CNC makinelerinden yararlanarak kalıpların, eğimlerin ve toleransların tam olduğunu garanti ediyoruz. Bırakın profesyonel delme ekibimiz ve ekipmanlarımız projenizin talep ettiği sağlam, yüksek kaliteli boru levha çözümünü sunsun.
