Tüp Sayfası

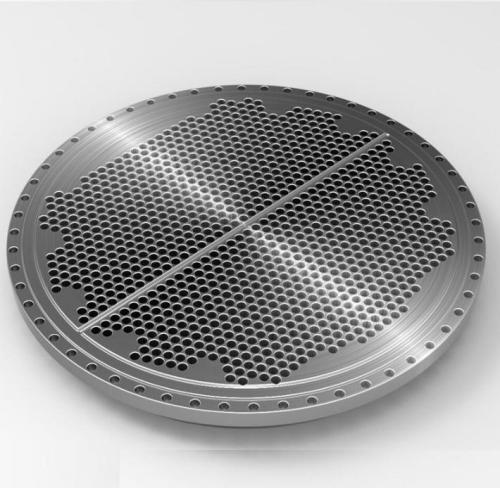

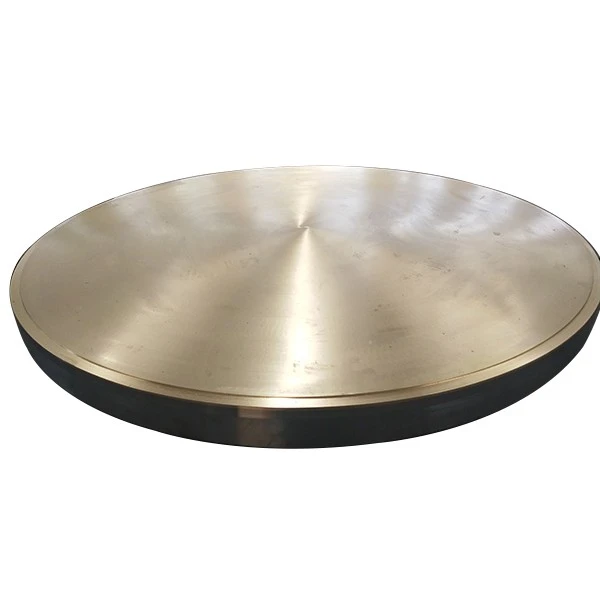

SN Valve, Çin'in önde gelen boru levhası üreticisidir. Atüp sayfasıgenellikle tüpleri veya boruları birbirine göre doğru bir konumda ve desende kabul etmek için delikleri açılmış yuvarlak düz bir plaka parçasından yapılır. Tüp levhaları, ısı eşanjörleri ve kazanlardaki tüpleri desteklemek ve izole etmek veya desteklemek için kullanılır. filtre elemanları.Tüpler, hidrolik basınç veya silindir genleştirme yoluyla boru levhasına bağlanır.Bir boru levhası, korozyon bariyeri ve yalıtkan görevi gören bir kaplama malzemesiyle kaplanabilir.Düşük karbonlu çelik boru levhaları, daha yüksek alaşımlı bir metal tabakası içerebilir Katı alaşım kullanma masrafı olmadan daha etkili korozyon direnci sağlamak için yüzeye bağlanır, bu da çok fazla maliyet tasarrufu sağlayabileceği anlamına gelir.

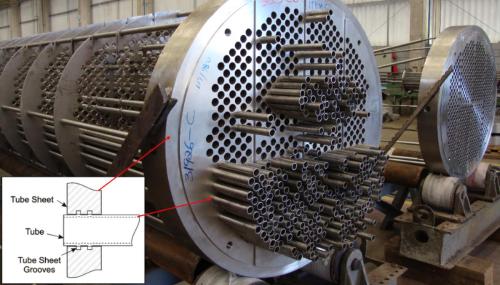

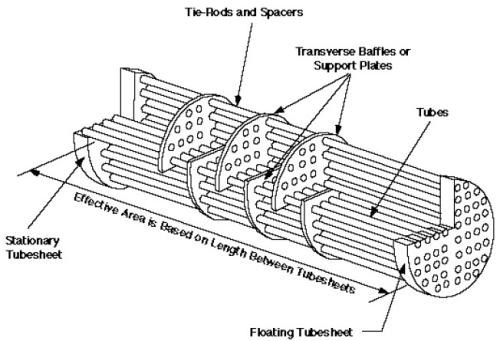

Belki de boru levhalarının en iyi bilinen kullanımı, ısı eşanjörlerinde ve kazanlarda destek elemanları olarak kullanılmasıdır. Bu cihazlar, kapalı, boru şeklinde bir kabuğun içine yerleştirilmiş ince duvarlı boruların yoğun bir şekilde düzenlenmesinden oluşur. Borular, her iki ucunda da bir delikli levhalarla desteklenir. Tüp uçlarının levhadan geçmesine izin vermek için önceden belirlenmiş bir desen. Tüp tabakasına giren tüplerin uçları, bunları yerine kilitlemek ve bir sızdırmazlık oluşturmak için genişletilir. Tüp deliği düzeni veya "adım", bir tüpten diğerine olan mesafeyi değiştirir. diğeri ve açısı tüpler birbirine ve akış yönüne göredir. Bu, sıvı hızlarının ve basınç düşüşünün manipülasyonuna olanak tanır ve etkili Isı Transferi için maksimum miktarda türbülans ve tüp yüzeyi teması sağlar.

Sıvı karışımının önlenmesinin kritik olduğu durumlarda çift tüplü bir levha sağlanabilir. Tüp levhaların tasarımı oldukça hassas ve karmaşık bir süreçtir; Tüplerin kesin sayısının belirlenmesi ve bunları tüp tabakası yüzeyine eşit şekilde dağıtacak şekilde bir delik modelinin hesaplanması gerekir. Büyük eşanjörler, hassas bir şekilde hesaplanmış gruplar veya demetler halinde düzenlenmiş, içlerinden geçen birkaç bin tüpe sahip olabilir. Sac tasarımı ve üretimi, günümüzde hesaplamaları gerçekleştiren bilgisayar yazılımı (CAD gibi) ve bilgisayarlı sayısal kontrol (CNC) makinelerinde yapılan boru sacı delme işlemleriyle büyük ölçüde otomatikleştirilmektedir. Bu tasarımda, dış boru tabakası kabuk devresinin dışındadır ve sıvının birbirine karışması ihtimalini neredeyse ortadan kaldırır. İç tüp tabakası atmosfere açılır, böylece herhangi bir sıvı sızıntısı kolayca tespit edilir. Hebei haihao flanş fabrikası sondaj departmanı profesyonel sondaj ekipmanına ve çalışma ekibine sahiptir, sizin için en kaliteli boru sacını sağlayabiliriz.
