Satır Boşlukları

SN Valve'da Çin'den çok çeşitli boş hatlar bulabilirsiniz. ASME B16.48 standartları kapsamındaki "hat perdeleri" olarak da bilinen hat boşlukları, genellikle bakım amacıyla borunun bir kısmını izole etmek için kullanılır. Yukarı yöndeki proses sıvılarının ve gazlarının aşağı yönde hareket etme kabiliyetini ortadan kaldırmak için genellikle contalı katı bir disk yerleştirilerek boruları izole etmek için kullanılan farklı tipte boşluklar vardır. Sızdırmazlık elemanları arızalansa bile proses sıvılarının aşağı yönde hareket etmesi mümkün değildir. Farklı satır boşlukları türleri şunlardır:

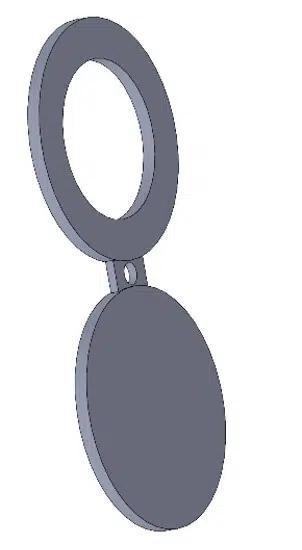

Şekil-8 Boş:Bu tür panjurların izolasyon için contaları olan dairesel, sağlam bir diski vardır. Ayrıca katı diski başka bir benzer diske bağlayan bir bağlantı çubuğu da vardır, ancak bu diskin iç çapı vardır, böylece sınırsız akışa sahip olabilirsiniz. Şekil-8, flanş üzerine bir cıvata ile sabitlenmiştir ve “kör” (izole) veya “tam geçişli” konum arasında dönebilmektedir. Bu perdeler aynı zamanda “gözlük perdesi” veya “şekil-8 boş” olarak da bilinir.

Boş Kürek:Bu panjurlar contalı katı dairesel disklerdir. Operatörün diski flanşların arasına yerleştirip boruları izole edebilmesi için diskin dış çapında bir tutamak bulunmaktadır.

Kürek Aralayıcıları:Bu ara parçaları kanat boşlukları gibidir ancak sınırsız akışa izin vermek için iç çaplı bir deliğe sahiptir. Kanat aralayıcıları, flanşlar arasında, çıkarıldığında boş bir kanat takılabilecek şekilde basınç içeren bir boşluk oluşturmak için kullanılır.

Tanım ve İşlev

Kör flanş veya boru tapası olarak da bilinen boru hattı körü, bir boru hattı açıklığını kapatmak için kullanılan, ortasında delik olmayan bir flanştır. Boru sistemlerinde aşağıdakiler dahil çeşitli amaçlara hizmet eder:

●Sızıntı önleme: Ortamın sızıntısını önlemek ve üretim güvenliğini garanti etmek için boru, boru sisteminin kapalı ucuna monte edilir.

●Kontrol ve onarım: Boru sisteminin bakımı ve muayenesi sırasında, borunun bir bölümünün çıkarılması veya parçaların değiştirilmesi gerektiğinde, boru körleme ile tıkanabilir, böylece aşağıdaki bakım ve inceleme çalışmaları yapılabilir. Tamamlandı.

●Hattın temizlenmesi ve değiştirilmesi: Boru, çeşitli medya türlerini aktarır, aktarma ortamının değiştirilmesi gerektiğinde, boru boru tarafından tıkanabilir ve ortam temizlenip değiştirilebilir.

●Oksidasyon korozyonundan kaçının: Boru sisteminin bakımı ve onarımı sırasında, parçalar uzun süre havaya ve ortama maruz kalırsa, oksidasyon korozyonuna neden olur ve bu da boru hattı sisteminin çalışmasını etkiler. Boru körü oksidasyon korozyonunu etkili bir şekilde önleyebilir.

Sınıflandırma ve Malzeme

Boru hattı panjurları farklı yapı ve fonksiyonlarına göre cıvatalı panjur, kenetli panjur, sert panjur ve özel amaçlı panjur gibi birçok çeşide ayrılabilmektedir. Aynı zamanda, farklı malzemelere göre boru hattı körlüğü de çeşitli tiplere ayrılabilir, yaygın olanları şunlardır:

●Paslanmaz çelik kör plaka: genellikle 304, 316, 316L vb. malzemelerden yapılır. Yüksek sıcaklık dayanımı, korozyon direnci vb. avantajlara sahiptir ve esas olarak kimya endüstrisi, ilaç ve gıda alanlarında kullanılır.

●Karbon çelik kör plaka: genellikle Q235, Q345, 20# ve diğer malzemelerden yapılmış, yüksek mukavemetli, iyi basınç direnci ve diğer özelliklere sahip, esas olarak petrokimya, doğal gaz, ısı ve diğer alanlarda kullanılır.

●Poliüretan kör plaka: esas olarak su temini ve drenaj, sıhhi tesisat sistemi ve diğer alanlarda kullanılan, su geçirmez, ısı korumalı, aşınmaya dayanıklı ve diğer özelliklere sahip, esas olarak poliüretan malzemeden yapılmıştır.

●PVC kör plaka: esas olarak asit ve alkali direnci, korozyon önleme ve diğer özelliklere sahip, esas olarak asit, alkali, tuzlu ortam iletim boru sistemlerinde kullanılan PVC malzemeden yapılmıştır.

Seçim ve Kurulum

Boru hattı panjurlarını seçerken ve kurarken aşağıdaki faktörlerin dikkate alınması gerekir:

●Çalışma basıncı ve sıcaklığı: boru hattı sisteminin çalışma basıncı ve sıcaklığına ve diğer koşullarına göre uygun kör özellikleri ve modelleri seçin.

●Sızdırmazlık: Sızıntıyı önlemek için kurulumdan sonra perdenin iyice kapatıldığından emin olun.

●Güvenlik: Kurulum ve kullanım sürecinde, kazaları önlemek için perdenin güvenli ve güvenilir olduğundan emin olmanız gerekir.
