| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

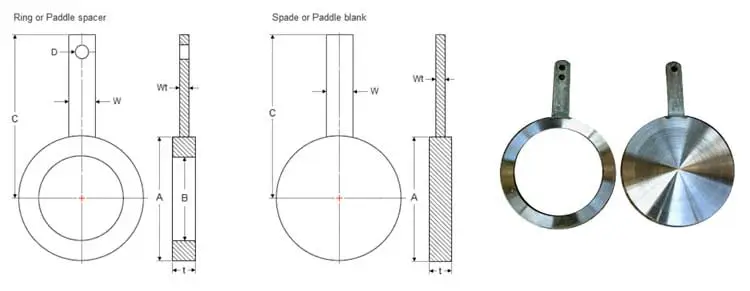

| NPS | Dıştan Ki A |
İçeri Ki B |
Merkez ile Son C |
Kalın ness t |
Halletmek Genişlik W |
| 1/2 | 45 | 16 | 126 | 3 | 32 |
| 3/4 | 54 | 21 | 131 | 3 | 32 |
| 1 | 64 | 27 | 136 | 3 | 32 |
| 1.1/4 | 73 | 42 | 145 | 6.4 | 32 |
| 1.1/2 | 83 | 48 | 145 | 6.4 | 32 |
| 2 | 102 | 61 | 155 | 6.4 | 32 |
| 2.1/2 | 107 | 73 | 170 | 6.4 | 32 |
| 3 | 133 | 89 | 170 | 6.4 | 32 |
| 3.1/2 | 159 | 102 | 202 | 9.7 | 38 |
| 4 | 172 | 114 | 202 | 9.7 | 38 |
| 5 | 194 | 141 | 225 | 9.7 | 38 |
| 6 | 219 | 168 | 225 | 12.7 | 38 |
| 8 | 276 | 219 | 267 | 12.7 | 38 |
| 10 | 337 | 273 | 322 | 15.7 | 44 |
| 12 | 406 | 324 | 357 | 19.1 | 44 |
| 14 | 448 | 356 | 378 | 19.1 | 44 |
| 16 | 511 | 406 | 410 | 22.4 | 44 |
| 18 | 546 | 457 | 427 | 25.4 | 51 |
| 20 | 603 | 508 | 455 | 28.4 | 51 |
| 24 | 714 | 610 | 512 | 31.8 | 51 |
Şekil-8 körü olarak da bilinen bir gösteri körü, boru folmairenenenance, muayene veya kapatma bölümünün bir bölümünü izole etmek için boru sistemlerinde kullanılan bir güvenlik cihazıdır.

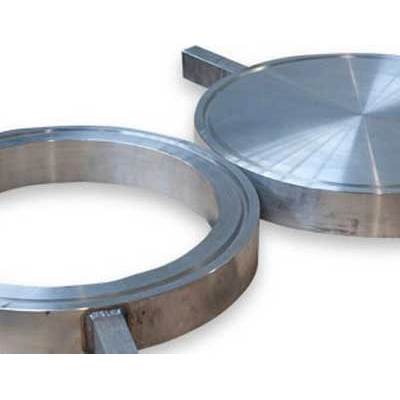

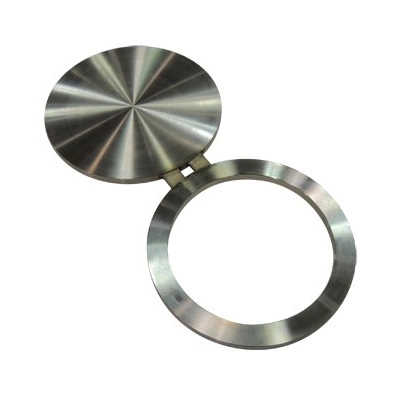

Ortada küçük bir bölümle bağlanan, bir çift gözlük veya Fiqure-8'e benzeyen iki metal diskten oluşur, dolayısıyla ismini içerir. Bir disk sağlam bir plakadır (kör ve diğeri bir halka (ara parçası. Gösteri körü, akışı tamamen engelleyen iki flanş eklemi arasına sokulur (kör tarafı kullanarak) veya geçmesine izin verir (ara tarafı kullanarak).
İşlevsellik ve kullanım:
LSolotion: Katı plaka Lblind) tarafı boru hattına baktığında, bir bariyer görevi görür, akışı önler ve thezeksiyonun tamamen izole edilmesini sağlar. Bu, bakım çalışmaları veya boru sisteminin bir segmentinden hiçbir sıvının geçmemesini sağlamanın gerektiği acil durum kapatma durumlarında çok önemlidir.
Operasyonel Akış: Sistem normal çalıştığında, halka (aralayıcı tarafı, borual akan sınırsız akışla hizalanacak şekilde konumlandırılmıştır, aralayıcı esasen normal işlemler sırasında boru hattının bir parçası olarak hareket eder.
Hızlı Değişiklik: Gösteri körünün tasarımı, açık Lspacerl ve flanşından çıkarmadan gösteri körünü döndürerek açık Lspacerl (kör) pozisyonları arasında hızlı ve kolay bir değişim sağlar. Bu kolaylık, çalışma ve bakım modları arasında sık sık geçiş gerektiren sistemler için son derece verimli hale getirir.
Avantajları:
Çok yönlülük: Gösteri panjurları, petrol ve gaz, kimyasal işleme ve güç üretimi dahil olmak üzere çeşitli endüstriyel uygulamalar için uygundur, burada boru hattı izolasyonu sıklıkla gereklidir.
Güvenlik: Boru hattında fiziksel bir bariyer sağlayarak, gösteri panjurları, bakım veya sistem arızası durumunda güvenliği önemli ölçüde artırır.
Maliyet etkinliği: Boru hattından tam olarak çıkarılmadan kolayca döndürülebildikleri için, gösteri panjurları azaltılmış zaman ve sistem izolasyonu ile ilişkili işçilik maliyetleri.
