Gösteri kör flanşı nedir?

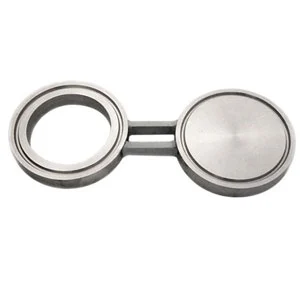

Kaç flanşlar arasına konursa, sıvının geçişini durdurur; Tek bir bağ veya halka aralayıcı olarak işlev görecek şekilde döndürülebilen ikisinin kombinasyonu olan Şekil 8 flanşı olarak da bilinen gösteri kör flanşı. Bu tür bir flanş, genellikle iki boru flanşı arasına sığacak şekilde kesilen ve genellikle iki contalar arasında sıkışan bir metal parçasıdır. Bir gösteri körü genellikle birbirine küçük bir çelik bölümü ile bağlanan iki metal diskten yapılır. Keskin bir çift gözlük veya gözlükle benzer - dolayısıyla gösteri kör flanşı. Körün bir ucu, çalışma sırasında borudan akışa izin verecek bir açıklığa sahip olacak ve diğer uç, bakım sırasında akışı engellemek için sağlamdır. Genellikle proses boru sistemini ayırmak için kalıcı bir cihaz olarak kurulurlar.

Bir gösteri kör flanşının tüm fikri, bir ekipman öğesinin bakım sırasında bir valften herhangi bir akış veya sızıntı olasılığı olmadan düzgün ve güvenli bir şekilde boşaltıldığından kesinlikle emin olabilir. Akış, diğer ekipman öğelerine yönlendirilebilir, ancak sadece boşluğun etrafından geçerek değil, bu da gösteri körünün güvenlik işlevini tehlikeye atacaktır. Akış, flanş cıvatalarını gevşetmeden ve körü sallamadan önce valf yapmalı ve basınç hafifletmelidir.

Gösteri kör flanşı, flanş tipine bağlı olarak farklı bir eklem yüzüne (RF yükseltilmiş yüz, FF düz yüz, RTJ halka eklemi) sahip olabilir.

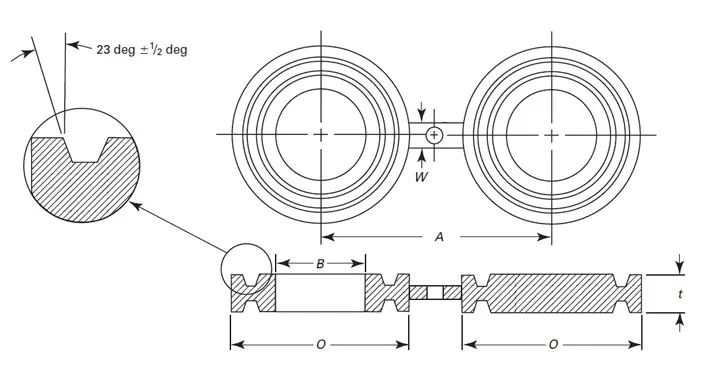

ASME B16.48'e göre yapılan dişi halka eklemi için teknik çizim (f/rtj) Şekil-8 boş (gösteri kör flanşı). A: Merkez çizgisi mesafesi; O: boş flanşın dış çapı; B: Açık ucun iç çapı; T: boş kalınlık; W: Web genişliği; T: Kravat çubuğunun kalınlığı. Dişi halka eklemli oluk boyutları ASME B16.5'e uygun olacaktır. Bağlantı çubuğundaki deliğin boyutu (cıvata aralığı nedeniyle gerektiğinde) flanş cıvata deliği ile aynı olmalı ve iki flanş arasında cıvatalanmaya müdahale etmeyecek şekilde yerleştirilmelidir. TIE Çubuğu boyutunun t kalınlığı, bağ çubuğuna kalıcı deformasyon olmadan tüm yönlerde boşluğun ağırlığını destekleyebilmelidir.
