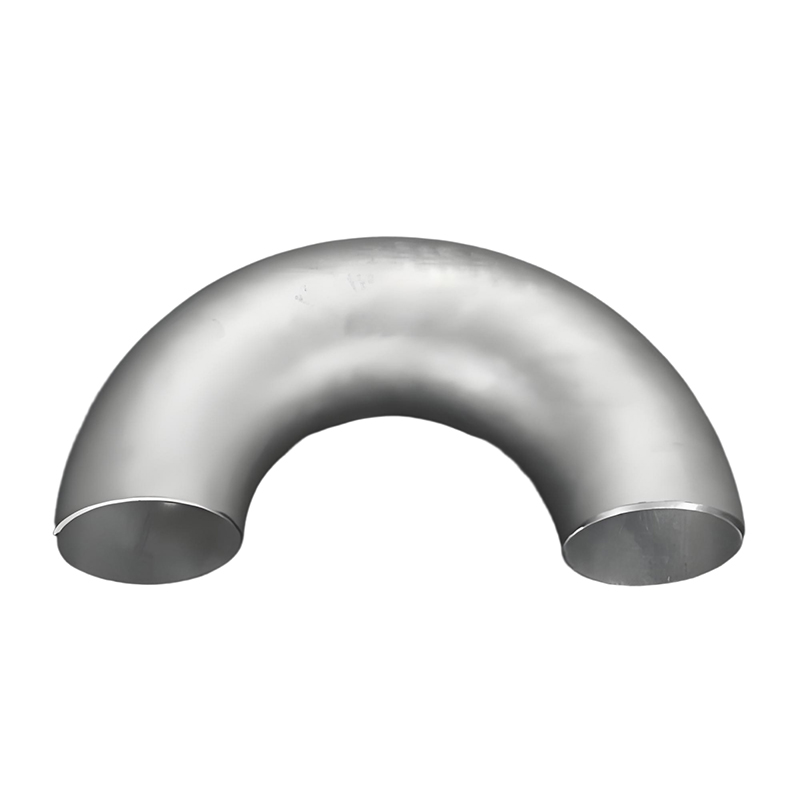

Paslanmaz Çelik 180° Sanayi Dirseği

SN Valve, Çin'in önde gelen paslanmaz çelik 180° endüstri dirsek üreticisidir.

BOYUT:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40 (1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Özelleştirilmiş Boyut Bize Danışın

Talep Gönder

Ürün Açıklaması

Boyut: Dikişsiz 1/2″-24″(DN15-DN600)
Kaynaklı 1/2″-64″(DN12-DN1600)

Standart: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605,JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Kalınlık: SCH5-XXS

Sınıf: TP304L,TP316L,TP310S,TP321,TP904L;DEPLEX S31803/F51,S32750/F53

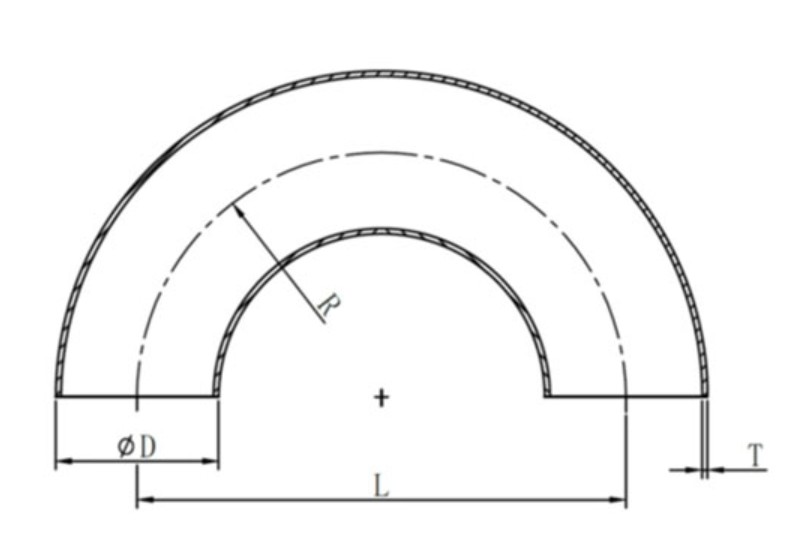

Nominal Boru Boyutu DN	Eğimde Dış Çap D		Merkezden Merkeze		Yüzler'e geri dön
			180° Dirsekler
			P		K
	76.1(73)	B Serisi	Uzun Yarıçap	Kısa Yarıçap	Uzun Yarıçap	Kısa Yarıçap
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76.1(73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

Paslanmaz Çelik 180° Sanayi Dirseğinin Özellikleri:

Dikişsiz boru tasarımı, 1/2 "ila 24" boyut aralığı, ASME B16.9 standardına uygun duvar kalınlığı, Sınıf 150 ila 2500'ü kapsayan basınç derecesi.
Proses: Hassas soğuk çekme şekillendirme, iç ve dış duvarların ayna parlatılması (Ra ≤ 0,8 μm), orta seviyede kalıntının azaltılması, gıda ve ilaç endüstrilerindeki hijyen standartlarına uygun.

Performans avantajları

Yüksek mukavemet ve dayanıklılık
Malzeme delaminasyon kusurlarını ortadan kaldırmak için kapalı kalıp dövme teknolojisini benimseyen çekme mukavemeti ≥ 550 MPa, akma mukavemeti ≥ 200 MPa'dır ve yüksek basınçlı sistemlere (PN16 MPa) dayanabilir.

180 ° bükülme açısı tasarımı, sıvı yönlendirme verimliliğini optimize eder, basınç kaybını azaltır ve petrol taşıma ve kimyasal reaktör sirkülasyon sistemleri için uygundur.
Zorlu ortamlara uyum

316L, çukurlaşmaya ve tanecikler arası korozyona dayanıklı, açık deniz platformları, deniz suyunun tuzdan arındırılması ve hidrojen sülfür petrol ve gaz boru hatları için uygun molibden (Mo ≥ %2,1) içerir.
Yüksek sıcaklıkta çözelti işlemi (1000 ° C su söndürme), östenit yapısının stabilitesini sağlar ve yüksek sıcaklıkta sürünme deformasyonunu önler.

Kurulum ve uyumluluk

Kaynağı (TIG/MIG), flanş bağlantısını veya dişli arayüzü (NPT/BSP) destekler ve ANSI, DIN, JIS vb. gibi çok ülkeli standart boru hattı sistemleriyle uyumludur.
Karbon çeliği ve alaşımlı çelikten farklı malzemelerin kaynağıyla uyumlu, özelleştirilmiş bağlantı noktası tasarımı (düz ve eğimli) sağlayın.

uygulama alanı

Enerji ve Kimya Endüstrisi: Rafinerilerdeki yüksek basınçlı boru hatları, LNG depolama ve taşıma dirsekleri, asit yıkama ekipmanı sirkülasyon devreleri.
Gıda ve ilaç: Boru hatlarının CIP temizliği, steril sıvı taşınması, FDA sertifikasına uygun yüzey elektrolitik cilalaması.
Gemiler ve nükleer enerji: deniz suyu soğutma sistemleri, nükleer dereceli boru hatları için sismik destek yapıları, PED 2014/68/EU sertifikasına sahiptir.

Kalite Kontrol ve Sertifikasyon

Test standartları: Kaynak dikişinde gözenek veya çatlak olmadığından emin olmak için %100 radyografik test (RT) ve ultrasonik test (UT); Hidrostatik test çalışma basıncının 1,5 katına ulaşır.
Sertifikasyon belgeleri: EN 10204 3.1 malzeme raporu, ISO 9001 kalite sistem sertifikası sağlayın ve üçüncü taraf denetimini destekleyin

Sıcak Etiketler: Paslanmaz Çelik 180° Sanayi Dirseği, Çin, Üretici, Tedarikçi, Fabrika
