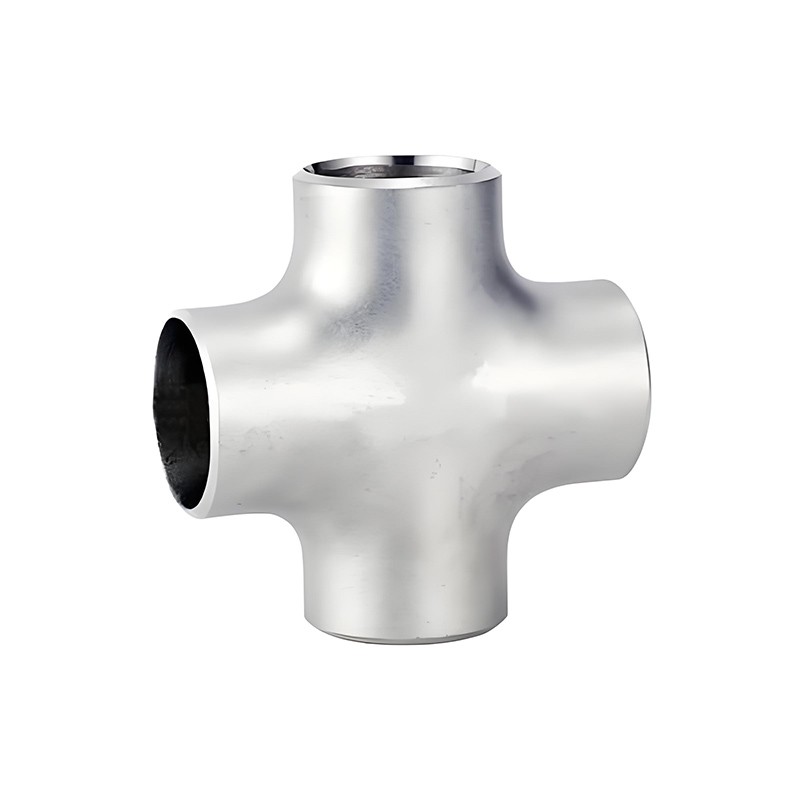

Paslanmaz çelik eşmerkezli haç

4 yönlü boru konektörleri olarak da bilinen paslanmaz çelik eşmerkezli haç, sıvı akışını boru sistemlerindeki dört yöne bölmek veya birleştirmek için tasarlanmış hassas mühendislik bileşenleridir. Yüksek dereceli 304, 316 veya 316L paslanmaz çelikten üretilen bu bağlantı parçaları, aşındırıcı, yüksek basınç ve aşırı sıcaklık ortamlarında mükemmeldir, bu da onları petrol ve gaz, kimyasal işleme, HVAC ve su arıtma gibi endüstriler için ideal hale getirir.

BOYUT:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Özelleştirilmiş boyut bize danışın

Talep Gönder

Ürün Açıklaması

Ürün Adı: Paslanmaz çelik eşmerkezli haç
Boyut: Kesintisiz 1/2 ″ -24 ″ (DN15-DN600)
Kaynaklı 1/2 ″ -64 ″ (DN12-DN1600)
Standart: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Kalınlık: Sch5-Xxs
Sınıf: TP304L, TP316L, TP310S, TP321, TP904L; DePlex S31803/F51, S32750/F53

Temel Özellikler:

Sağlam Yapı: Kesintisiz veya kaynaklı tasarımlar, Sch 160'a kadar olan basınçlar altında sızdırmaz performans sağlar.
Korozyon direnci: Krom-nikel alaşım bileşimi asitlere, klorürlere ve oksidasyona dayanır.
Çok yönlü konfigürasyonlar: Eşit haçları (tüm bağlantı noktaları aynı boyutta) veya haçları azaltma (karışık çaplar) seçin.
Hijyenik kaplama: Cilalı yüzeyler (RA ≤0.8μm) Gıda, ilaç ve biyoteknoloji uygulamaları için sıhhi standartları karşılayın.
Sıcaklık aralığı: -196 ° C ila 870 ° C arasında sabit performans, kriyojenik veya yüksek ısı sistemleri için uygun.

Uygulamalar:

Karmaşık boru hattı ağlarında sıvıların dağıtılması.
Kimyasal bitkilerde enstrümantasyon hatlarının bağlanması.
Hava/su akışı yönetimi için HVAC sistemleri.
Süt ürünleri, içecek ve ilaç üretiminde sıhhi sistemler.
ASTM A403, ASME B16.11 ve DIN 2615 Standartları ile uyumlu. Özel boyutlar ve malzeme notları mevcuttur.

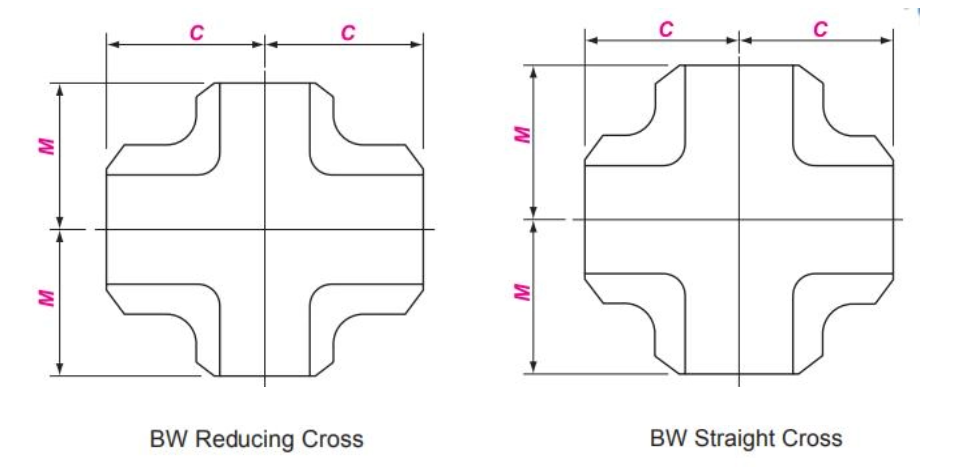

Nominal boyut		Dış çapında eğim	Merkezi bitirmek
Nominal boyut		Dış çapında eğim	Merkezi bitirmek
DN	NPS	İLE İLGİLİ	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
