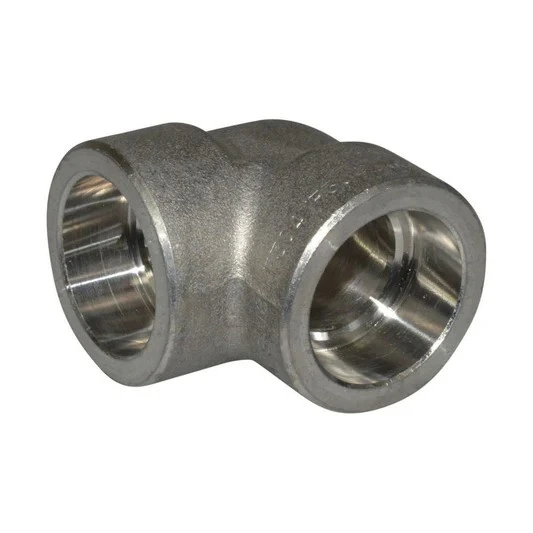

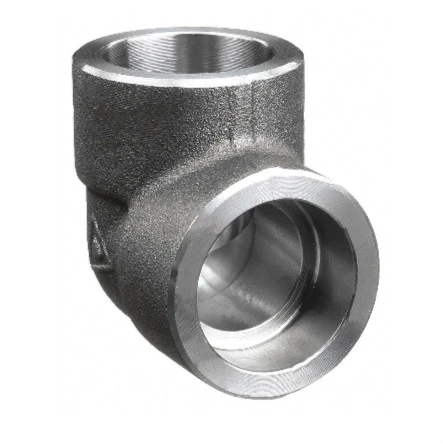

Soket Kaynağı 90 Derece Dirsek

SN Valve, Çin'in önde gelen soket kaynağı 90 derece dirsek üreticisidir. Soket kaynağı 90 derece dirsek, boru hattı bağlantısında sıvı iletiminin yönünü değiştirmek için bir rol oynar, böylece sıvı dik açılarda döndürülebilir. Bir ucunda soket olacak şekilde tasarlanmıştır ve diğer ucu, kaynak amacıyla ana boruya yerleştirilmek üzere boru hattının dış çapına uygundur. Soket kaynağı 90 derece dirsek esas olarak küçük çaplı, yüksek basınçlı boru sistemlerinde, özellikle de petrol, kimya, elektrik enerjisi ve basınçtaki diğer endüstriler gibi sızıntı riskini ve durumun daha yüksek mukavemet gereksinimlerini sıkı bir şekilde kontrol etme ihtiyacında kullanılır. boru sistemi.

BOYUT:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Özelleştirilmiş Boyut Bize Danışın

Talep Gönder

Ürün Açıklaması

Yapısal özellikler

Soket tasarımı: Soketin 90 derecelik dirseğinin iç duvarı, borunun yerleştirilmesinden sonra iyi bir kaynaklı arayüz oluşturacak ve stres konsantrasyonunu azaltacak şekilde genellikle pahlı veya yuvarlak geçişli olarak tasarlanmıştır.
Malzeme seçimi: soket kaynağı 90 derece dirsek genellikle karbon çeliği, alaşımlı çelik, paslanmaz çelik ve diğer malzemelerden yapılır; gerçek çalışma koşullarına göre, korozyon direncini, mukavemetini ve servis ömrünü karşılamak için uygun malzeme sınıfını seçer. ihtiyaçlar.
Bağlantı: Dirseğin dirsek soket kısmını birbirine sıkıca kaynaklanmış iki parçanın alın kaynağı yoluyla ana boru hattına bağlamak için soket kaynak teknolojisi kullanılır.

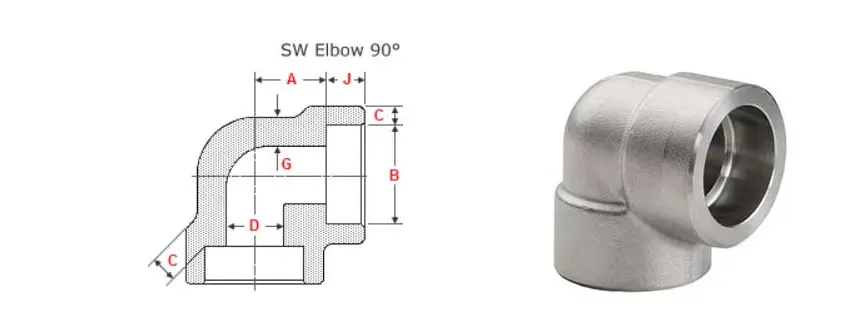

NPS'ler	Soket delik	Derinlik Soket	delik ORADA	Soket WT	Vücut WT
NPS'ler	B	J	D	C	G
1/2	21.95 21.70	10	16.6 15	4.65 4.10	3.75
3/4	27.30 27.05	13	21.7 20.2	4.90 4.25	3.90
1	34.05 33.80	13	27.4 25.9	5.70 5.00	4.55
1.1/4	42.80 42.55	13	35.8 34.3	6.05 5.30	4.85
1.1/2	48.90 48.65	13	41.7 40.1	6.35 5.55	5.10
2	61.35 61.10	16	53.5 51.7	6.95 6.05	5.55
2.1/2	74.20 73.80	16	64.2 61.2	8.75 7.65	7.00
3	90.15 89.80	16	79.5 46.4	9.50 8.30	7.60
4	115.80 115.45	19

Üretim standartları ve sınıflandırma

90 derecelik dirsek kaynağının imalatı genellikle CJ/T 321-2010, ASME B16.11, HG/T 21634-1996 gibi bir dizi standardı ifade eder. Aynı zamanda standart dışı işlemler için çizimlere göre de üretilebilir. Ek olarak, 90 derecelik dirsek kaynağı da 3000, 6000, 9000 vb. gibi basınç seviyesine göre sınıflandırılır, farklı çalışma koşulları için farklı seviyeler uygundur.

Boyutlar ve ağırlık

90 derecelik soket kaynağı dirseğinin boyutları, dış çapı, iç çapı, duvar kalınlığını, merkezden uç yüze olan mesafeyi vb. içerir. Bu boyutlar genellikle ilgili üretim standartlarına göre sıkı bir şekilde tasarlanmış ve üretilmiştir. Aynı zamanda dirseğin ağırlığı da malzemesine, duvar kalınlığına ve boyutuna ve diğer faktörlere bağlıdır. 90 derecelik bir soket kaynaklı dirseğin ağırlığı, belirli bir boyut için birkaç ons ile birkaç pound arasında değişebilir.
