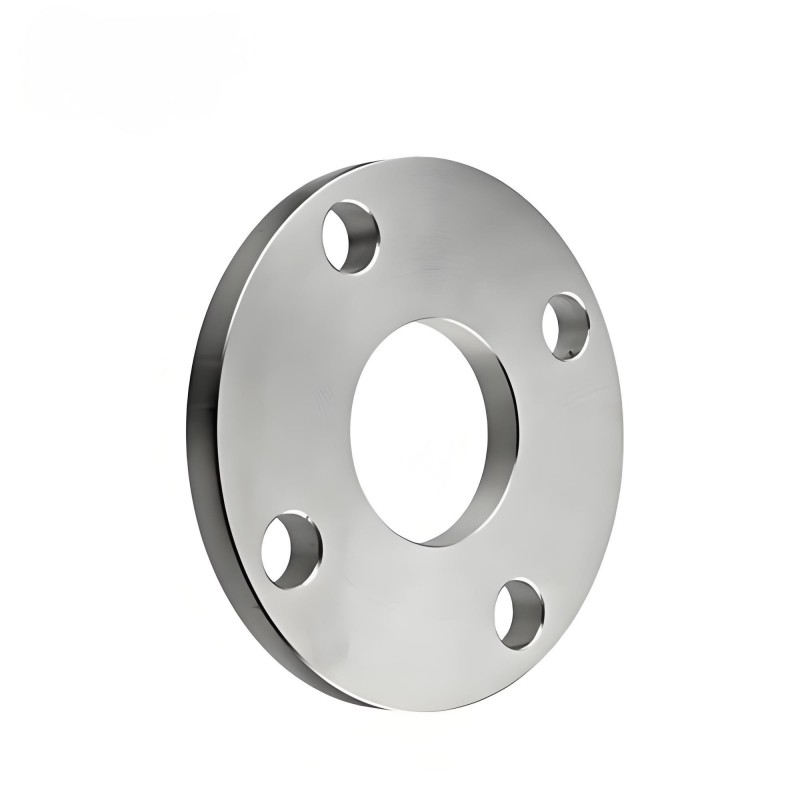

Düz yüz flanşı

Tam düzlem tasarımı: Sızdırmazlık yüzeyi flanş uç yüzü ile tamamen aynı hizada olur ve sızdırmazlık, contayı cıvatalarla sıkarak elde edilir. Düşük veya orta basınç sistemleri için uygundur (PN6-PN300 gibi).
Uyumluluk: Genellikle düz contalarla (kauçuk, asbest veya metal sarma contaları gibi) birlikte kullanılır, flanşların sızıntı önlemek için kurulum sırasında paralel ve hizalandığından emin olur.
Basitleştirilmiş bakım: Karmaşık geometrik yapı yok, kolay sökme ve contaların değiştirilmesi.

Ortak Malzemeler:
Karbon çeliği: ASTM A105/A105N (ortam sıcaklığı ortamı), A350 LF2 (düşük sıcaklık çalışma koşulu).
Paslanmaz çelik: ASTM A182 F304/F316L (korozyon direnci gereksinimi senaryosu).
Üretim Standartları:
Amerikan Standardı: ANSI B16.5 (Basınç Derecesi 150lb-2500lb).
Uluslararası Standartlar: DIN, JIS, EN1092-1 vb., Küresel proje uyarlamasını destekleyen.
Yüzey işlemi: Korozyon direncini arttırmak için elektrokaplama, sıcak daldırma galvanizleme veya sarı boya, siyah boya gibi) anti-pas kaplama (sarı boya, siyah boya gibi).

Su temini ve drenajı, HVAC vb. Gibi düşük basınçlı sıvı sistemleri düşük sızdırmazlık basıncı gerektirir ve uygun maliyetlidir.
Kimyasal ve Gıda Endüstrileri: Paslanmaz çelik düz flanşlar, FDA veya EHEDG sertifikasyon gereksinimlerini karşılamak için sıhhi sınıf boru hatları (RA ≤ 0.8 μ m'ye parlatılmış yüzey) için kullanılır.
Modüler Ekipman: Basit yapısı nedeniyle, prefabrik boru hattı modüllerinde veya hızlı kurulum senaryolarında yaygın olarak kullanılır.

Düz yüz flanşının avantajları:
Düşük Maliyet: İşleme zorluğu dışbükey veya halka bağlantı flanşlarından daha düşüktür, bu da onu büyük ölçekli üretim için uygun hale getirir.
Geniş uyarlanabilirlik: Çoklu conta tipleri, yüksek esneklik ile uyumlu.
Sınırlamalar:
Yüksek Basınç Sınırı: Düz kontakt, eşit olmayan basınç nedeniyle kolayca sızmaya neden olabileceğinden, ultra yüksek basınç sistemleri (sınıf 2500 ve üstü gibi) için uygulanamaz.
Yüksek kurulum doğruluğu gereksinimleri: Flanşların paralelliğini kesinlikle sağlamak gerekir, aksi takdirde sızdırmazlık arızasına neden olabilir.
